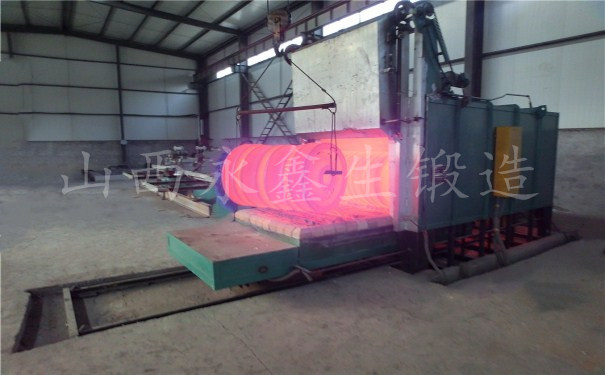

不銹鋼鍛件在加熱的過程中會發生很多不可預見的現象，以下就給大家介紹一下關于氧化與脫碳的現象：
      1.氧化
      氧化是鍛件毛坯（金屬原料）在加熱過程中與爐氣中的氧化性氣體發生化學反應，在鍛件金屬表面形成氧化皮的現象。氧化主要受鍛件金屬材料的種類、爐氣性能、加熱溫度、加熱時間的影響。
      加熱不同的金屬材料，氧化程度不同，如鋼坯料，在同樣條件下，不同牌號的鋼氧化燒損也不同，低碳鋼燒損量大而高碳鋼量燒損請小，這是由于在高碳鋼中反應生成了較多CO而降低了氧化鐵的生成量。當鋼中含有Cr、Ni、Al、Si、Mo等合金元素時，在鋼料表面會形成致密且不易脫落的氧化薄膜，可以阻止加熱過程金屬的繼續氧化。
      燃料爐的爐氣性質可分為氧化性爐氣、還原性爐氣和中性爐氣。爐氣性質決定于燃料燃燒時的空氣供給在強氧化性爐氣中，爐氣可能完全由氧化性氣體，這將使金屬產生較厚的氧化皮。在還原性爐氣中，含有足夠量的還原性氣體，如CO、H2等，它可以使金屬不氧化或很少氧化。普通電阻爐在空氣介質中加熱，屬于氧化性爐氣。
      加熱溫度是影響金屬氧化速度最主要的因素。溫度越高，金屬和氣體原子擴散速度越大，則氧化越劇烈，生成的氧化皮越厚。實際觀察表明，在200-500℃時，鋼料表面僅能生成很薄的一層氧化膜，當溫度升至600-700℃時，便開始有顯著氧化，并生成氧化皮，超過850-900℃，鋼的氧化速度急劇升高，氧化會急劇增加，坯料的氧化層較厚。
      坯料在氧化性氣氛中的加熱時間越長，氧的擴散坩越大，形成的氧化皮越厚。特別是加熱到高溫階段，加熱時間的影響更加顯著。
      金屬的氧化燒損危害性很大，一般情況下，鋼料每加熱一次便有0.5%-4.0%的金屬被氧化燒損掉，如表所示。同時氧化皮還加劇模具的磨損，降低不銹鋼鍛件的表面質適。殘留氧化皮的鍛件，在機械加工時會加快刀具刃口的磨損。因此，減少或消除加熱時金屬的氧化燒損對鍛造生產來說非常重要。
      在鍛造加熱過程減少氧化的措施有：在保證鍛件質量的前提下，盡量采用快速加熱，縮短加熱時間，尤其是縮短高溫下停留的時間；在燃料完全燃燒的條件下，盡可能減少空氣過剩量，以免爐內剩余氧氣過多，注意減少燃料中的水分；爐內應保持不大的正壓力，防止冷空氣的吸入；采用少無氧化加熱方法。



      2.脫碳
      鋼料在加熱時，其表層的碳和爐氣中的某些氧化性氣體發生化學反應，造成了鋼料表面 、含碳量降低的現象稱為脫碳。脫碳也是擴散作用的結果，一方面爐氣中的氧向鋼內擴散，另一方面爐氣中的碳向外表面擴散，這樣使鋼在表面形成了含碳量低的脫碳層。從整個過程來看，脫碳層只在脫碳速度超過氧化速度時才能形成。
      影響脫碳的因素與氧化一樣，主要受鋼的化學成分、爐氣成分、加熱溫度、加熱時間等因素影響。
      鋼的含碳量越高，脫碳的傾向越大。某些合金元素增加脫碳傾向。有些合金元素則能阻止脫碳。而Ni和V對脫碳影響不大。爐氣成分中脫碳能力最強的介質是水蒸氣，其次是co2和02，最后是H2,而增加CO量可減少脫碳傾向。在中性介質或弱氧化性介質中加熱可減少脫碳傾向。加熱溫度越高、加熱時間越長，脫碳越嚴重。加熱溫度大于1000℃時，由于強烈氧化，脫碳作用較弱。在更高溫度下，由于氧化皮脫落失去保護作用，脫碳將劇烈發生。
      脫碳使鍛件表面碳坩降低，降低強度和耐磨性能，脫碳層厚度小于加工余量時，對鍛件性能不產生影響，反之就會影響鍛件質雖。一般防止氧化的措施，同樣可以防止脫碳。
