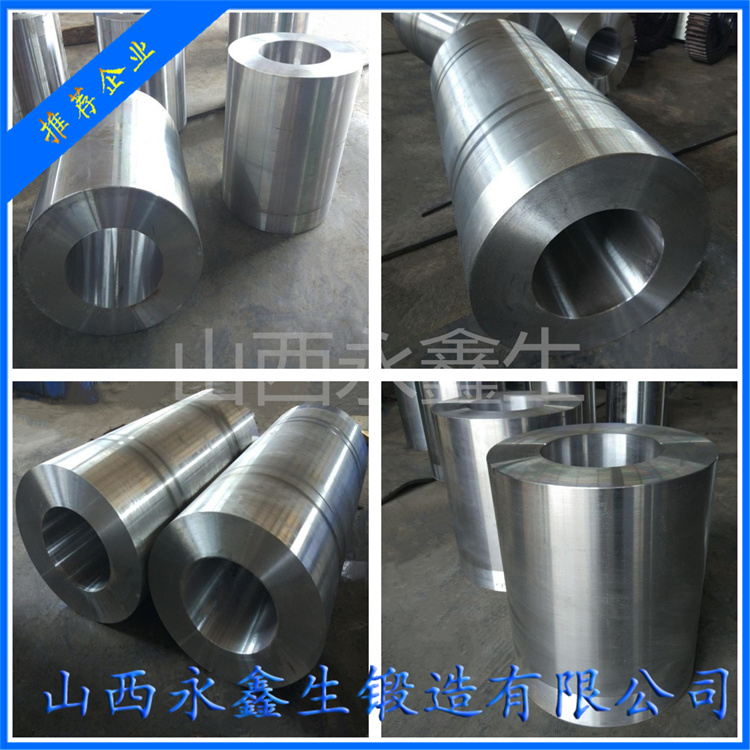

缸體鍛件公差標準及要求

缸體鍛件的尺寸公差和形位公差直接影響其裝配精度、密封性和使用壽命。不同材料、工藝和應用場景的公差要求差異較大，以下是行業通用標準及關鍵控制要點。

1. 尺寸公差標準

缸體鍛件的公差通常參考以下標準（根據材料和應用選擇）：

標準體系適用場景典型公差范圍

ISO 2768-mK 通用機械缸體（粗加工余量） ±1.0~2.5mm（自由尺寸）

DIN 7526 汽車/發動機缸體模鍛件 ±0.5~1.5mm（關鍵配合面）

GB/T 12362 中國國標模鍛件公差 按鍛件重量/投影面積分級控制

AMS 2750 航空鋁合金缸體（精密鍛造） ±0.3~0.8mm（近凈成形）

關鍵尺寸公差示例

外徑/內徑：

粗鍛件：±1.0~2.0mm（后續需機加工）；

精密鍛件：±0.5mm（如液壓缸筒毛坯）。

壁厚：±10%名義厚度（如20mm壁厚公差±2mm）。

長度：±1.5~3.0mm（視長徑比調整）。

2. 形位公差要求

形位公差需符合 ISO 1101 或 ASME Y14.5，核心控制項包括：

公差類型要求典型值

圓度 缸筒內/外圓截面形狀偏差 ≤0.5%直徑（如Φ100mm需≤0.5mm）

圓柱度 缸筒全長范圍內的徑向偏差 ≤0.1mm/100mm長度

同軸度 法蘭與缸筒軸心的偏移量 ≤Φ0.2mm（高精度液壓缸）

平面度 端面或法蘭安裝面的平整度 ≤0.1mm/300mm

垂直度 端面與軸線的垂直偏差 ≤0.05mm/100mm

3. 表面質量要求

表面粗糙度（Ra）：

非配合面：≤12.5μm（粗鍛態）；

機加工預留面：≤6.3μm；

精密液壓缸內壁：≤3.2μm（需后續珩磨）。

缺陷限制：

裂紋、折疊：不允許（100%磁粉/滲透檢測）；

氧化皮深度：≤0.2mm（需噴砂或酸洗清理）。

4. 材料與工藝特殊要求

(1) 鋼質缸體（如42CrMo）

熱處理后變形補償：調質處理可能導致0.1~0.3mm脹縮，需預留加工余量。

硬度均勻性：同一鍛件硬度差≤HB 30。

(2) 鋁合金缸體（如A356）

冷縮控制：鍛造后冷卻速率影響尺寸，公差需放寬20%~30%。

氣孔限制：X射線檢測氣孔直徑≤Φ1.5mm（航空件要求更嚴）。

5. 檢測方法與工具

檢測項目方法/工具標準依據

尺寸公差 三坐標測量機（CMM）、卡規 ISO 9001/ASME B89

圓度/圓柱度 圓度儀、激光掃描儀 ISO 12180/ISO 12181

表面缺陷 磁粉檢測（MT）、滲透檢測（PT） ASTM E709/ASTM E165

內部缺陷 超聲檢測（UT）、X射線（RT） ASTM E213/ASTM E505

6. 典型應用公差案例

(1) 柴油發動機缸體

缸孔直徑：Φ150mm ±0.25mm（粗鍛），精鏜后達H7級公差（+0.04/0mm）；

螺栓孔位置度：≤Φ0.1mm（確保缸蓋密封性）。

(2) 液壓油缸筒

內徑公差：Φ80mm ±0.15mm（精密鍛件），珩磨后達G6級（+0.01/-0.02mm）；

直線度：≤0.05mm/500mm（防止活塞卡滯）。

7. 超差處理原則

可修復超差：通過機加工、補焊（需工藝評定）修正；

報廢條件：

關鍵尺寸超差＞50%公差帶；

裂紋深度＞0.5mm或位于高應力區。

缸體鍛件公差控制的核心原則：

按功能分級：配合面＞非配合面，動態載荷件＞靜態件；

工藝鏈協同：鍛造余量需匹配后續熱處理變形和機加工需求；

檢測全覆蓋：結合破壞性（切片）與非破壞性（UT/MT）方法。
